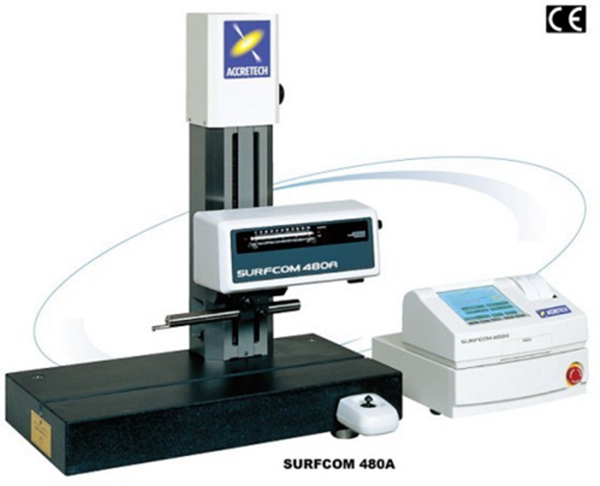

表面粗糙度儀的使用和操作方法

1.工作環境：

溫度：15℃～25℃

濕度：20～80%RH（遠離冷凝氣）

電源：220V  50Hz  1PHASE

2.打開計算機，打開主機電源，待顯示燈亮後雙擊“SURFPAK”進入測量程序。

3.設置原點。根據對話框提示確認後儀器将自動完成原點設置。

4.根據測量要求選擇並安裝合适的檢測器及探針，同時進行相應的程序設置。

5.檢測器校正

6.每一種型号的檢測器和探針在首次使用或認爲探針磨損影響測量精度時應進行校正。校正值注冊後自動保存在檢測器“補償”中，需要時可以直接調用。不調用校正值時默認上一次使用狀态的校正值。

7.檢測器的校正可利用測量儀所配的粗糙度标準樣塊（OLDMIX）來完成。

8.啓動“檢測器校正測量”，根據提示輸入标準樣塊的參數並設置測量條件，将樣塊盡可能調平後再進行校正測量。測量完畢後程序自動給出結果校正值。

9.通用測量

10.将被測樣件放在工作台上，按測量需要對其進行調平，即調整被測樣件的平面或其素線，令其與導軌平行，同時被測量部位的加工痕迹與探針運行方向（X軸）垂直。

11.根據被測工件實際情況及測量要求選擇評價标準並進行測量條件設置，包括評價輪廓類别、基準長度、區間數、間距、評價長度、濾波方式、補償設置等，確定好測量起始位置後進行自動測量。

12.測量完畢後自動顯示評價輪廓圖，其水平和垂直放大倍率由系統自動設置也可以自行設置。

13.雙擊“設置參數區”選擇所要評定的參數，程序自動給出所選參數的測量結果。

14.雙擊“分析圖表區”選擇所要評定的結果分析圖，程序自動生成並顯示所需圖表。

15.輸出報告。将需要打印輸出的内容利用“粘貼布局”來完成，並可以按照需要添加注釋。設置完畢後打印輸出檢測報告。

16.保存測量數據，以備将來查看。

17.測量完畢後将檢測器升至安全位置後退出測量程序，關上主機電源。

18.儀器的自校準與核查

19.儀器在正常使用過程中應進行定期校準與核查；核查周期爲四個月，核查标準爲儀器所配置粗糙度标準樣塊；

20.在使用過程中對檢測結果的準確性置疑時應重
